现代建筑行业中，幕墙作为建筑外立面的核心组成部分，正朝着形态复杂化、功能集成化、设计数字化的方向快速发展。异形、曲面、大跨度幕墙在超高层建筑、地标性建筑中的应用日益广泛，传统二维测量手段已难以满足高精度施工与质量管控需求。随着 BIM 技术在工程全生命周期的深度渗透，幕墙工程对设计模型与现场施工数据的一致性要求显著提升，三维激光扫描技术成为连接数字化设计与实体施工的关键桥梁。
行业痛点
异形曲面多，环境复杂
面对曲面、双曲等异形幕墙，传统二维测量工具无法完整还原其三维空间形态，只能通过近似估算或分段拟合，导致测量结果与设计模型偏差较大，无法满足高精度施工需求。
效率低下，适配不了短工期
幕墙龙骨数量多、节点密集，传统测量需逐点定位、逐段量测，单栋建筑幕墙测量往往需要数天甚至数周。而幕墙施工周期紧凑，测量工作易与龙骨安装、玻璃吊装等工序冲突，拖慢整体施工进度。
解决方案

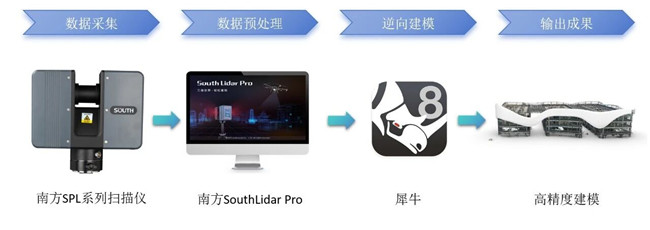

针对幕墙工程领域的数字化建设需求，南方测绘推出一站式技术解决方案 —— 以 SPL 系列架站式三维激光扫描仪为核心采集设备获取现场全量数据，结合SouthLidar Pro 软件实现点云数据的专业化处理，输出完整钢结构点云，最终依托犀牛软件完成铝单板的精准建模设计，为幕墙工程提质增效提供技术支撑。

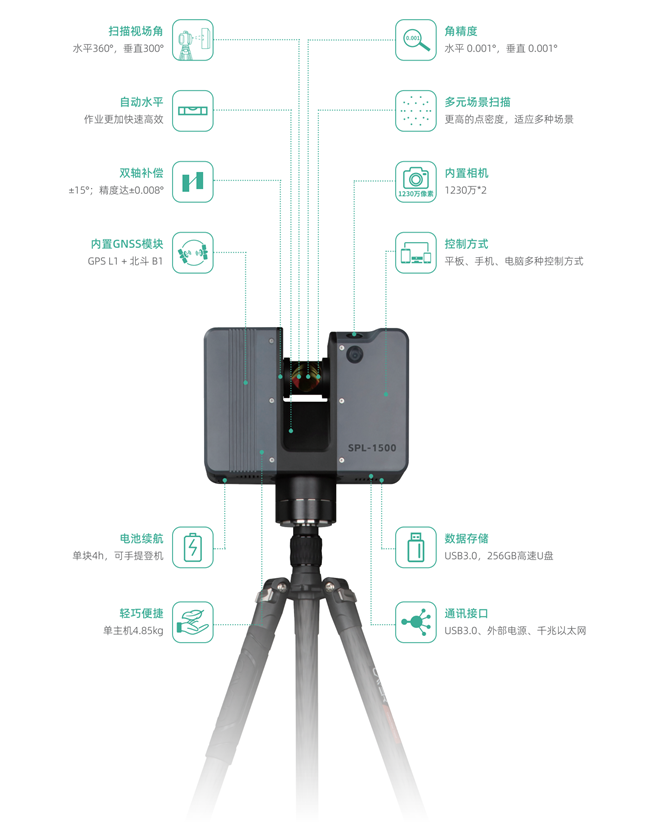

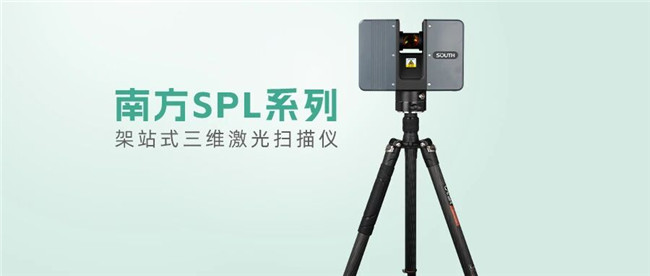

南方SPL系列配置1500m/620m/180m多种测程，覆盖全场景应用，毫米级精度精准构建三维场景；机身—体化高度集成设计，整机仅重4.85kg，便携易搬运；内置双1230万像素超清相机，快速采集场景全彩信息，色彩还原度拉满，实景细节分毫毕现；单站用时最短16秒，外业效率显著提升；集成双轴补偿、GNSS、电子罗盘、高度计、温度计等多类传感器，设备运行状态实时清晰捕捉，作业数据更精准。
核心优势
三维点云真实重现，无惧异形建筑
完整捕捉异形幕墙的三维空间形态，生成精细点云，精准还原龙骨的每一处节点连接与结构细节。
数据采集完整，精度高，质量有保证
多站数据自动拼接，精度达1-2mm，精准捕捉幕墙龙骨的三维空间位置、节点连接形态及安装偏差，满足异形、大跨度幕墙的高精度测量需求，为后续铝单板建模提供可靠数据基底。

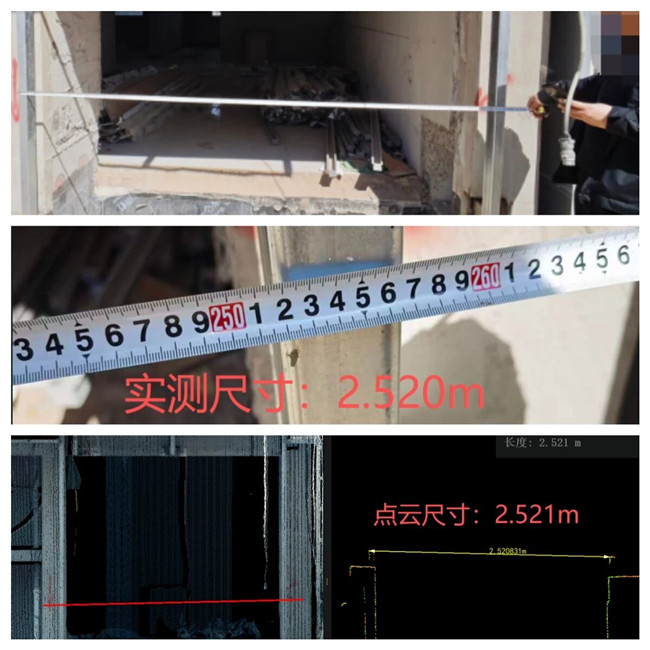

实测精度对比相差1mm
高效作业，适配幕墙施工短工期需求

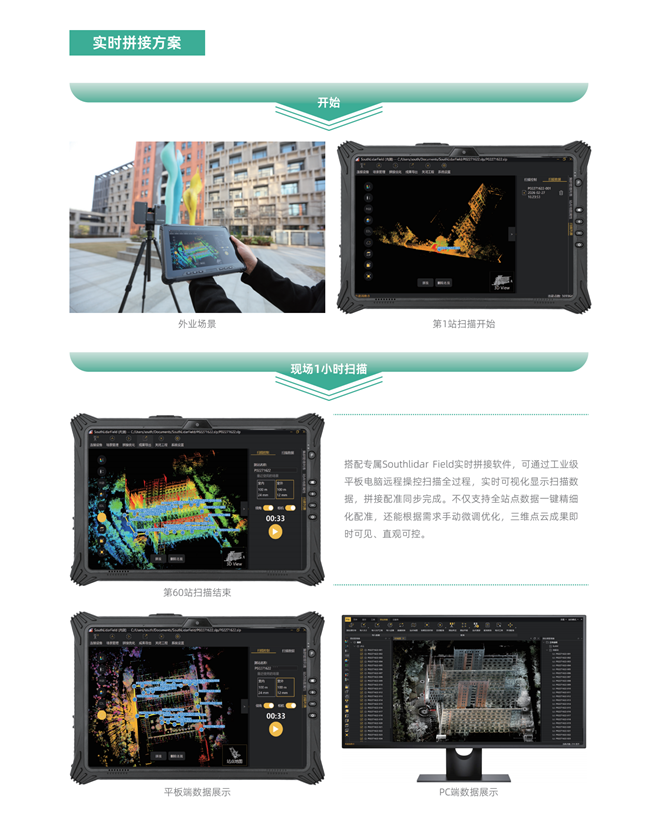

SPL系列扫描速度最高达200万点/秒，单站最快16s，内业数据一键自动拼接，无需人工干预，整体作业效率大幅度提升，省时省力又省心。

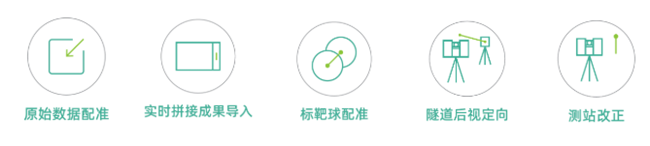

南方SPL系列标配SouthLidar Pro3.0软件，数据全流程引导式处理，工作条理更清晰，避免遗漏步骤。
应用案例
案例一：常规建筑幕墙骨架扫描・铝单板定制化建模
项目背景：某城市商业综合体幕墙工程，外立面采用常规幕墙设计，需精准获取钢结构骨架三维尺寸，用于铝单板的定制化建模、深化设计与工厂加工。传统二维测量易出现尺寸偏差、数据不全，无法满足铝单板高精度安装要求，且测量周期长、易拖慢施工进度。

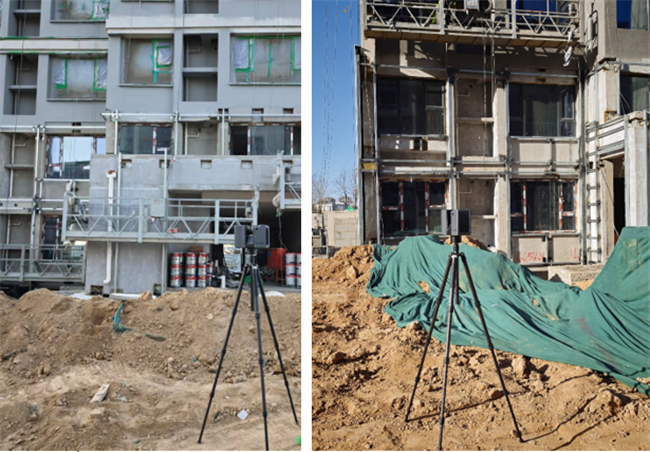

采用南方 SPL 系列扫描仪对幕墙骨架全域扫描，依托设备单站最快 16 秒、200 万点 / 秒的高速采集能力，现场 1 小时即可完成核心区域骨架数据采集，完整捕捉龙骨节点、型材尺寸、空间位置等全量信息。外业扫描后利用SouthLidar Pro一键完成点云自动拼接、去噪、优化等操作，精准测量骨架各关键部位尺寸，实测精度可达 2mm，为铝单板建模提供 1:1 真实尺寸依据。

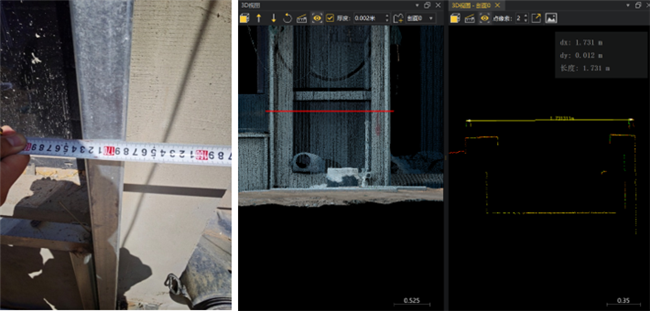

点云尺寸和实测尺寸误差仅1-2mm
测量工期从传统十数天压缩至 1 天内，铝单板加工合格率提升至99% 以上，彻底避免因尺寸偏差导致的返工、废料问题，有效降低施工成本与工期风险。
案例二：大型体育场异形幕墙骨架扫描・铝单板逆向设计

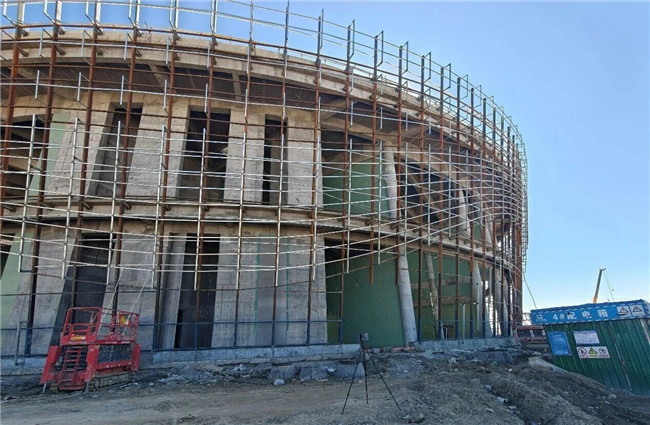

项目背景：某省级大型体育中心体育场为城市地标建筑，外立面采用大跨度、双曲面异形幕墙，骨架结构复杂、节点密集、空间形态极不规则。传统测量无法完整还原三维曲面形态，难以支撑铝单板逆向建模与定制设计，是项目施工的核心难点。

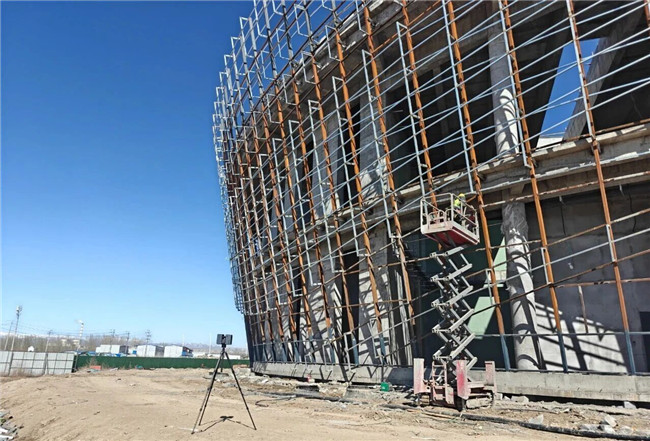

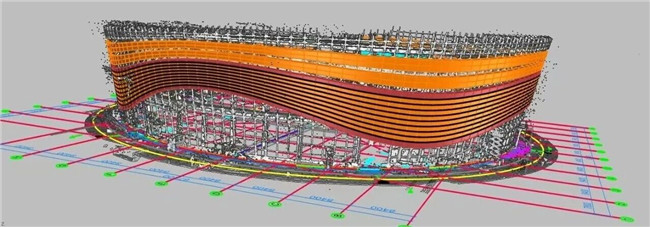

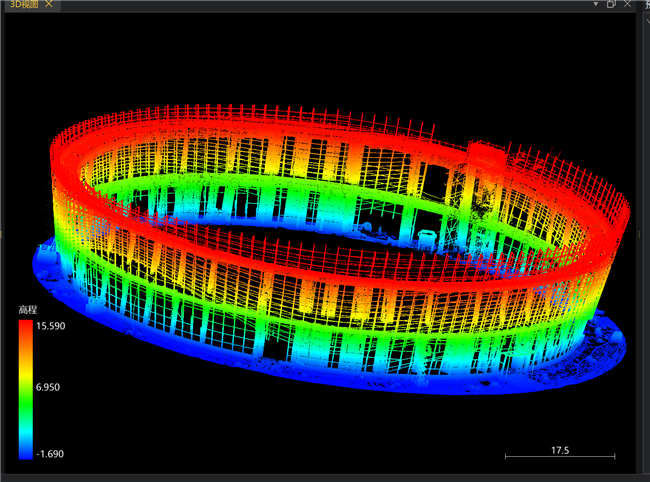

选用 SPL系列扫描仪，针对体育场超大跨度、曲面异形的幕墙骨架开展全维度扫描，无惧复杂异形结构，完整还原骨架三维空间形态、节点连接等核心数据；通过 SouthLidar Pro 软件完成多站点云自动拼接、精准配准，生成完整的幕墙骨架高精度点云模型。

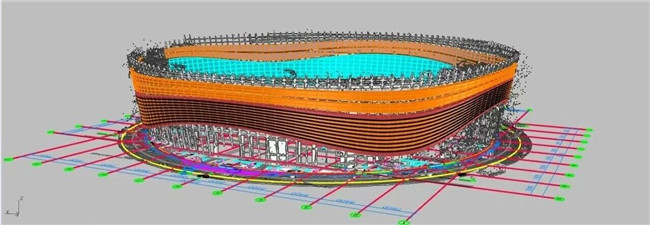

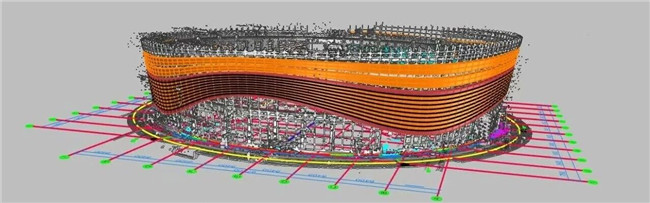

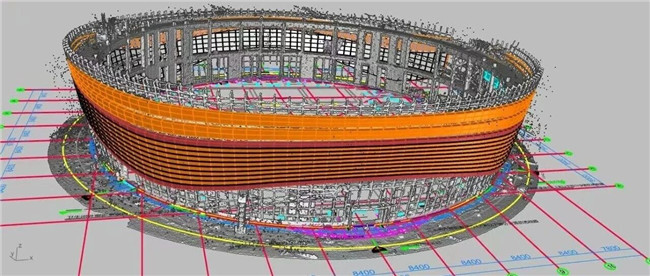

将高精度点云导入犀牛软件，基于点云数据开展铝单板逆向建模，精准匹配曲面形态与骨架安装尺寸，完成异形铝单板的深化设计、造型优化。
使用南方测绘架站式三维激光扫描仪，成功攻克大型异形曲面幕墙测量难题，实现数字化设计与现场施工无缝衔接，幕墙安装偏差控制在毫米级，大幅缩短施工周期，助力地标项目高效、高品质交付，成为大型公共建筑幕墙数字化施工的典型范例。
